Өткізгішті өлшеу шығындары

Матрица қимасы Жел өлшеу құралы - бұл Питот түтігі принципі мен жылдамдық аймағының негізіндегі жасалған және шығарылатын жаңа құрылымдық есептегіш. Ол жабық құбырдың (дөңгелек, тікбұрышты немесе басқа да арнайы пішінді көлденең құбыр) және осьтің орташа ағынының ауданын аудан арқылы өтетін осьтің орташа ағынының аймағын өлшейді. Өлшенген құбырдың әртүрлі көлденең пішіндері мен өлшемдеріне сәйкес, бірегей құрылымдары бар бірнеше жылдамдықпен жасалған түтіктер ішінде орнатылған. Ағындық мөлшерлемені алу үшін қысым теңестіру арқылы орташа дифференциалдық қысым алынады. Оның өлшеу принципі: жылдамдық аймағының әдісі негізінде ағынды есептегіш әзірленген. Жылдамдық аймағының әдісі айқымды жылдамдыққа бөлінетін қиманы бөледі. Әрбір бөлімнің VI ағымының VILOCITITY, жалпы шығын мөлшерлемесі барлық кішігірім учаскелер арқылы ағып жатқан ағындық ставкалардың сомасына тең. Құрылғы аймағы бөлінген сайын, өлшенген ағынның дәлдігі соғұрлым дәлірек болады. Матрицалық көлденең қимасы осы қағиданы негізінде жасалған.

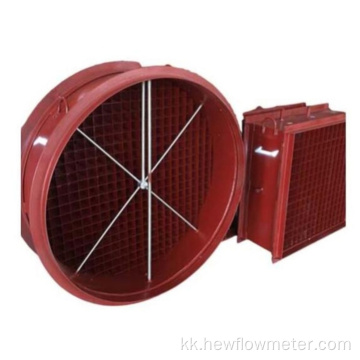

Матрицалық көлденең қима желді өлшеу құралдарын тікбұрышты құрылымдар формаларына және олардың құбырларының түрлеріне сәйкес құрылымдық құрылымға бөлуге болады. Сондай-ақ, олар түзеткіштер және түзеткіш торлары жоқ түрлеріне бөлінеді (төмендегі суретте көрсетілгендей). Тікбұрышты құрылымдық формасы: Тіктөртбұрырғыштың ұзын және қысқа жақтары бірдей ұзындыққа бөлінеді, ал тікбұрышты құбырдың көлденең қимасы бірдей аудандармен біркелкі бөлінеді. Ағын жылдамдығын әр кішкене бөліктің ортаңғы бөлігінде өлшеңіз, содан кейін шағын бірліктерді орташа ағынның жылдамдығына бөлу бүкіл үлкен көлденең қиманың орташа ағын жылдамдығы болып табылады. Дөңгелек құрылымдық формасы: Дөңгелек құбырдың бөлімі тең аумақтың бірнеше концентрлік сақиналарына бөлінеді (орталық шеңбер болып бөлінеді), әр сақинаның ағымды жылдамдығы өлшенеді, содан кейін барлық сақиналардың ағын жылдамдығы орташа есеппен (орталық шеңбер) , яғни дөңгелек қиманың орташа ағын жылдамдығы алынды.
